Návrh chlazení malých serveroven

Při klimatizaci serveroven tohoto typu je hlavním úkolem klimatizačního zařízení odvést tepelnou zátěž vyzářenou IT technologií a je třeba dbát i na teplo pronikající do serverovny z okolí (např. osluněním okny, prostupem stěnami a stropem). Dalším požadavkem může být udržení předepsané vlhkosti v prostoru tak, aby se předešlo problémům způsobeným statickou elektřinou. Jakou použít klimatizaci? Přesnou nebo komfortní? Poznámka: komfortní klimatizace jsou „obyčejné“ klimatizační jednotky určené hlavně pro chlazení kanceláří, obytných místností atd.

Přesné klimatizační jednotky jsou navrženy tak, aby byl maximální poměr citelného chladícího výkonu (ten, který opravdu snižuje teplotu) k chladícímu výkonu celkovému (který zahrnuje i latentní chladící výkon – tedy veskrze nežádoucí kondenzaci vodní páry, odvlhčování). Přesné klimatizační jednotky mají při chlazení IT technologií větší účinnost, neboť pracují s menším rozdílem teplot nasávaného a vyfukovaného vzduchu a omezují na minimum nežádoucí odvlhčování.

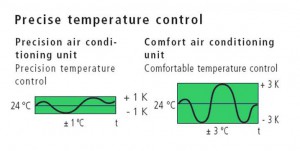

Správně navržené přesné klimatizační jednotky jsou schopny udržet teplotu v místnosti s přesností +/- 1 °C, což je pro technologii daleko příznivější, než větší kolísání teplot a vlhkosti způsobené komfortní klimatizací.

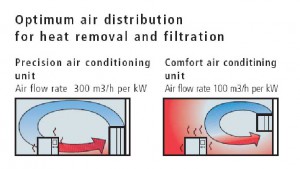

Přesné klimatizační jednotky pracují se zhruba trojnásobným průtokem vzduchu na srovnatelný chladící výkon oproti jednotkám komfortním. Dokážou tedy daleko lépe zajistit optimální provětrání prostoru a zabrání vzniku tzv. hotspotů, které mohou být příčinou lokálního přehřívání IT technologie.

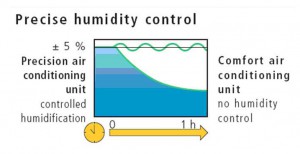

Přesné klimatizační jednotky umožňují udržení stálé relativní vlhkosti vzduchu s přesností cca +/- 5 %. V případě potřeby je možno doplnit i zvlhčovač. Komfortní klimatizační jednotky oproti tomu snižují relativní vlhkost vzduchu, což může vést k poruchám IT technologie zejména v zimním období způsobeným statickou elektřinou.

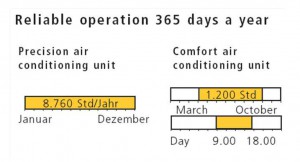

Nejdůležitějším faktorem pro chlazení serveroven je spolehlivost zařízení. Mějte na paměti, že přesné klimatizační jednotky jsou navrženy pro nepřetržitý provoz 24 h x 365 dní v roce. Mohou pracovat v režimu chlazení i při venkovních teplotách – 15 až – 20 °C.

Oproti tomu u komfortních klimatizačních jednotek není naprostá spolehlivost nezbytná a tudíž nebyla hlavním kriteriem pro konstruktéra. Ten se řídil spíš náklady na výrobu, požadavkem na nízkou hlučnost a designem. Určitě nepředpokládal, že jednotky budou chladit i při venkovních teplotách hluboko pod bodem mrazu. Jsou navrženy pro sezónní provoz po několik hodin denně, a tak je dimenzována i jejich životnost.

Jaké požadavky má klimatizační zařízení splňovat?

• Chladící výkon klimatizačního zařízení musí odpovídat celkové tepelné zátěži serverovny.
• Operační rozsah venkovních teplot musí umožnit celoroční provoz v režimu chlazení tj. minimálně – 15 °C až + 40 °C.
• Musí být zvolen správný typ jednotky s ohledem na cirkulaci vzduchu v serverovně, rozhodující je i její umístění.
• Instalační možnosti zařízení – např. maximální délky potrubí a převýšení mezi vnitřní a venkovní jednotkou (kondenzátorem) a hlukové parametry musí splňovat podmínky konkrétní instalace.
• Výhodou je možnost dálkového dohledu, minimálně je nutná signalizace poruchy klimatizace nebo teplotního alarmu beznapěťovým kontaktem.

Jak určit chladící výkon?

• Chladící výkon zařízení (citelný netto) musí s rezervou cca 20 % pokrýt celou tepelnou zátěž serverovny.
• Celková tepelná zátěž je součtem vnitřní tepelné zátěže (teplo vysálané z IT technologie) a vnějších tepelných zisků.
• Vnitřní tepelná zátěž zhruba odpovídá součtu elektrických příkonů IT technologie (elektrický příkon se nakonec promění v teplo) a elektrických příkonů ostatních současně zapnutých spotřebičů (např. osvětlení). Ostatní zdroje tepla (např. topení) je nejlépe eliminovat.
• Vnější tepelné zisky závisí na tepelných vlastnostech budovy, velikosti, orientací a zastínění oken, umístěním serverovny v budově a dalšími faktory.
• Dimenzování chladícího výkonu zařízení provedeme, na základě vašich informací o vnitřní tepelné zátěži a údajů o budově a umístění serverovny v ní, v rámci nabídky bezplatně.
